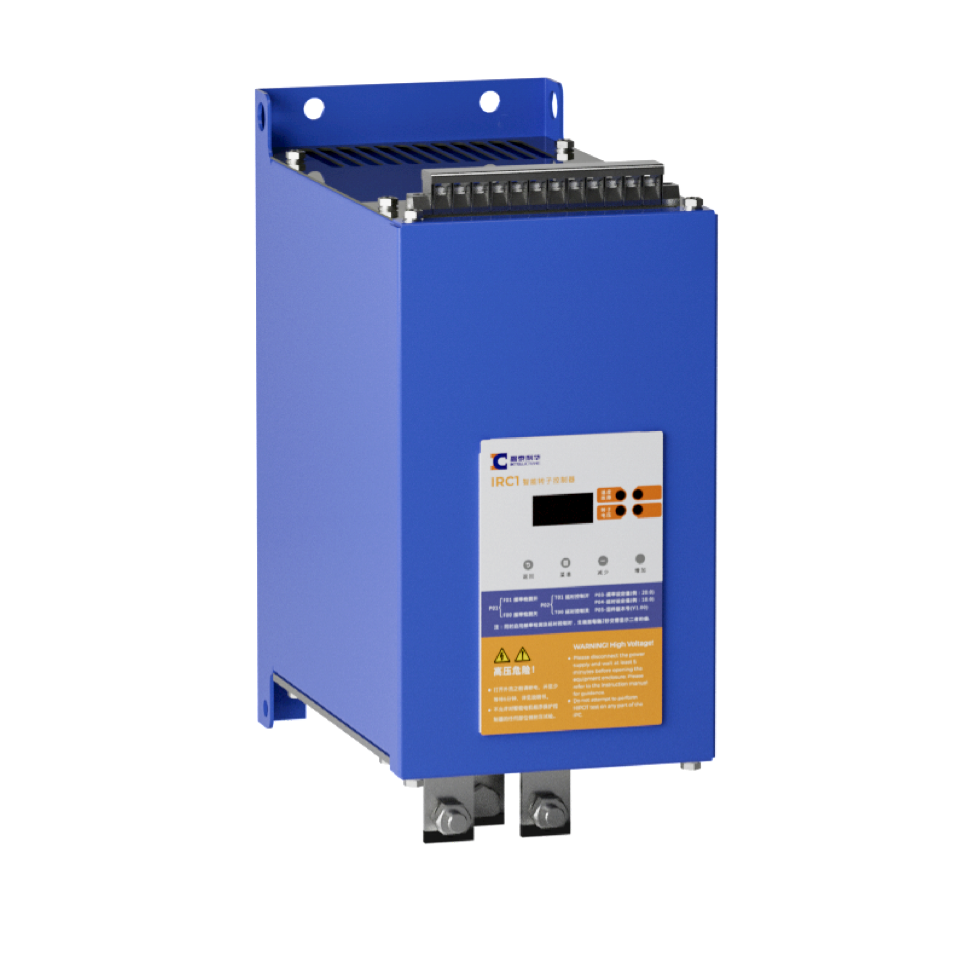

IRC1单极智能转子控制器
IRC1是一款智能电机转子控制器，具有保护和控制电动机的功能。IRC1系列产品，用于三相异步绕线电阻的切除和投入控制，通过硬件、软件和服务，保障生产设备的安全稳定运行，实现产线高效生产，并实现数字化管理，让用户省心、省时、省事。
下载产品手册
产品特点
PRODUCT
  • 安全可靠，稳定生产
    安全可靠，稳定生产
    最高适用于120度环境温度，最高在60度环境温度下无需降容使用，无惧粉尘，经久耐用；
    功能完备的嵌入式软件，保证了无故障的控制与驱动。
  • 操作简单，运维方便
    操作简单，运维方便
    即插即用的便携式显示面板，按键操作，人机交互友好；
    模块化设计，降低备件成本，方便进行设备维护保养。
  • 数字化升级，全程守护
    数字化升级，全程守护
    主从控制性能优越，精简的控制结构实现协同化报警与故障预判，确保产线安全高效生产；
    设备状态实时传到云端，可实时在线监测。
  • 绿色低碳，节能环保
    绿色低碳，节能环保
    无耗能的脉冲变压器触发的可控硅控制技术；
    产品设计简洁，减少资源浪费与环境污染；
    产品质量保证，使用寿命长、故障少，减少备件更换。

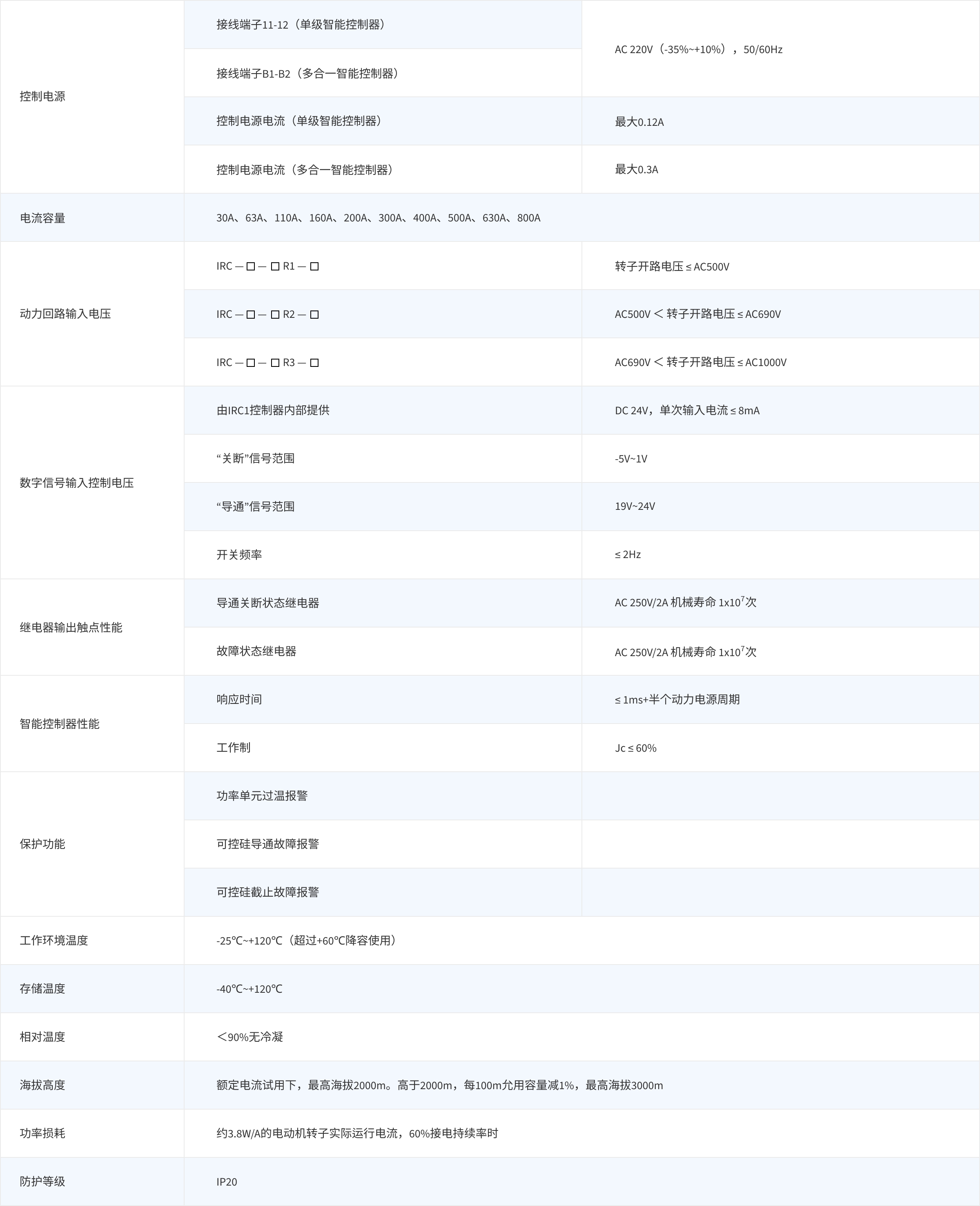

技术规格
SPECIFICATION
控制电源
接线端子11-12（单级智能控制器）
AC 220V（-35%~+10%），50/60Hz
接线端子B1-B2（多合一智能控制器）
控制电源电流（单级智能控制器）
最大0.12A
控制电源电流（多合一智能控制器）
最大0.3A
电流容量
30A、63A、110A、160A、200A、300A、400A、500A、630A、800A
动力回路输入电压
IRC — — R1 —
转子开路电压 ≤ AC500V
IRC — — R2 —
AC500V ＜ 转子开路电压 ≤ AC690V
IRC — — R3 —
AC690V ＜ 转子开路电压 ≤ AC1000V
数字信号输入控制电压
由IRC1控制器内部提供
DC 24V，单次输入电流 ≤ 8mA
“关断”信号范围
-5V~1V
“导通”信号范围
19V~24V
开关频率
≤ 2Hz
继电器输出触点性能
导通关断状态继电器
AC 250V/2A 机械寿命 1x10 次
故障状态继电器
AC 250V/2A 机械寿命 1x10 次
智能控制器性能
响应时间
≤ 1ms+半个动力电源周期
工作制
Jc ≤ 60%
保护功能
功率单元过温报警
可控硅导通故障报警
可控硅截止故障报警
工作环境温度
-25℃~+120℃（超过+60℃降容使用）
存储温度
-40℃~+120℃
相对湿度
＜90%无冷凝
海拔高度
额定电流试用下，最高海拔2000m。高于2000m，每100m允用容量减1%，最高海拔3000m
功率损耗
约3.8W/A的电动机转子实际运行电流，60%接电持续率时
防护等级
IP20
