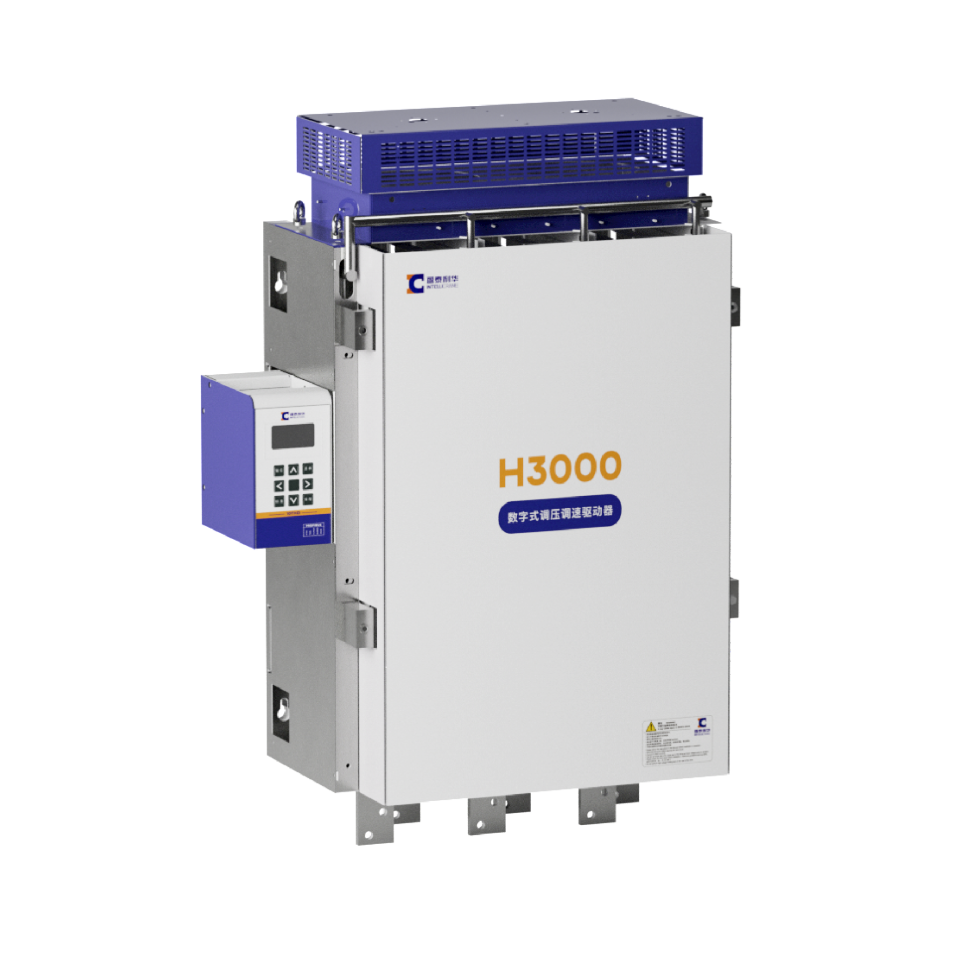

数字式调压调速驱动器
10THD是一款数字式调压调速驱动器，采用先进的自动化控制工业技术，实现设备安全、可靠、稳定运行，同时搭载数字化平台，可以更加方便地了解设备的运行状态，减少突发故障的情况，保证产线高效稳定生产。
下载产品手册
产品特点
PRODUCT
  • 无惧高温、高粉尘的工业环境
    无惧高温、高粉尘的工业环境
    产品材质均经过严格高温测试，且装载有独立通道的散热装置，轻松适应60摄氏度高温。
    控制单元密闭防尘，电路板防尘防静电处理，无惧粉尘干扰。
  • 可适用重达500吨，电流3000A的起重机
    可适用重达500吨，电流3000A的起重机
    数字触发专利技术，全系列通用，触发可靠、功耗小、寿命长，保证25A~3000A全系列可控硅可靠触发，同时由于触发电路快速和优异的触发特征，保证了控制的可靠性和精度。
  • 模块化设计，减少运维压力
    模块化设计，减少运维压力
    控制单元（含电路板）全系列通用，降低维护难度，减少维护时间。
    可插拔的电路板使维护操作更加简便，同时电路板采用镀金接插件，避免插拔引起的接触不良，保证装置的可靠性。
  • 数字化升级，全程守护
    数字化升级，全程守护
    设备状态实时传到云端，可实时在线监控生产设备，设备信息尽在掌握。
    系统主动推送故障警告与检修意见，防患于未然，避免设备突然故障造成损失。
  • 绿色低碳，节能环保
    绿色低碳，节能环保
    钢厂铸造起重机起升机构低速运行占比较低，在起升机构高速下降时，电动机为发电制动状态，发电能量全部回馈电网。
    原材料均为绿色低耗能、寿命长的元件，在产品设计、生产制造、物流运输等环节充分考虑环保因素。
APPLICATION
应用案例

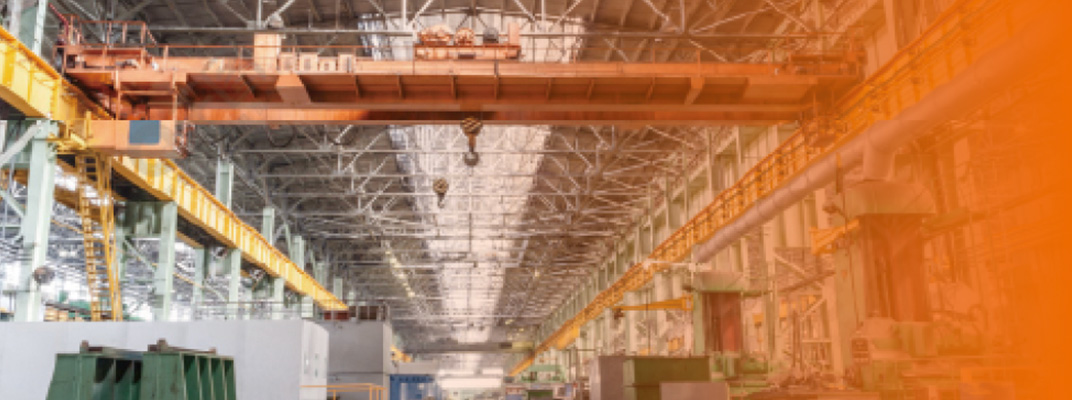

大电流调压调速装置
客户起重机最大吨位为 500t，需要大电流调压调速装置，市场上大多数设备无法满足要求。
10THD 装置能够适用于大吨位起重机，采用数字触发的专利技术，保证 25A ~ 3000A 的电流通过，同时保证设备的耐用性。
大电流调压调速装置

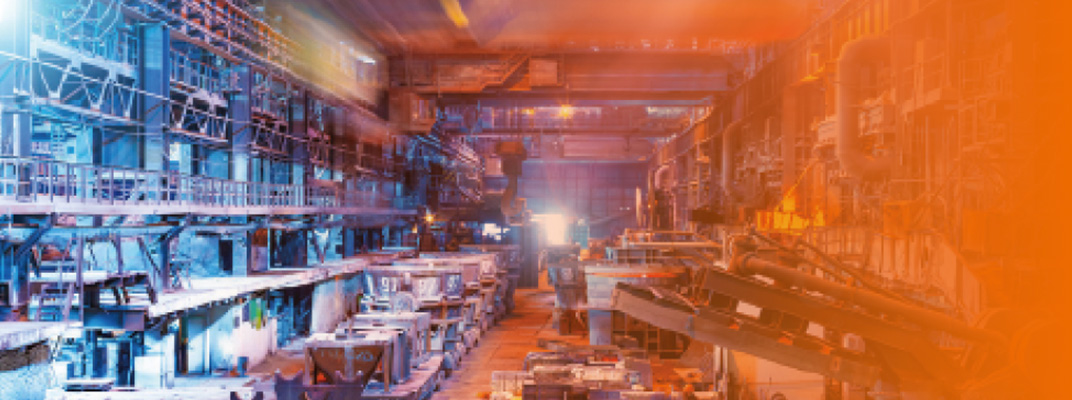

高温导致设备损坏
炼钢、炼铁车间内，温度高达 60 ℃，当空调发生故障时，高温导致设备损坏，影响生产的顺利进行。
10THD 能在 -10 ℃ ~ 60 ℃的环境下工作，所选材质均具备耐高温特性，且设备具有独立通道的散热装置，保障产线高效生产。
高温导致设备损坏

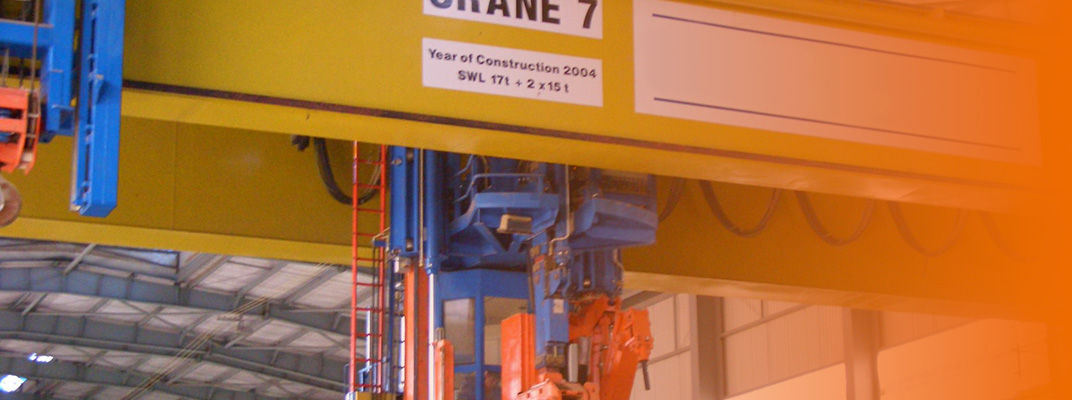

备件管理成本居高不下
客户工厂起升型起重机设备多，购买备件成本高，为避免影响生产，备件积压严重，备件管理成本居高不下。
10THD 驱动器由功率单元和控制单元组成，控制单元（含电路板）全系列通用，节约备件购买和管理成本。
备件管理成本居高不下
频繁出现过流报警
客户发现控制系统出现异常，10THD 频繁出现过流报警的情况，需要找出导致异常的原因。
通过数字化系统分析，过流报警时会出现过载信息、速度降低的情况。推测轨道上有异物阻挡，影响实际运行，检查轨道后确实发现有淤泥，在清理轨道异物后系统恢复正常。
频繁出现过流报警

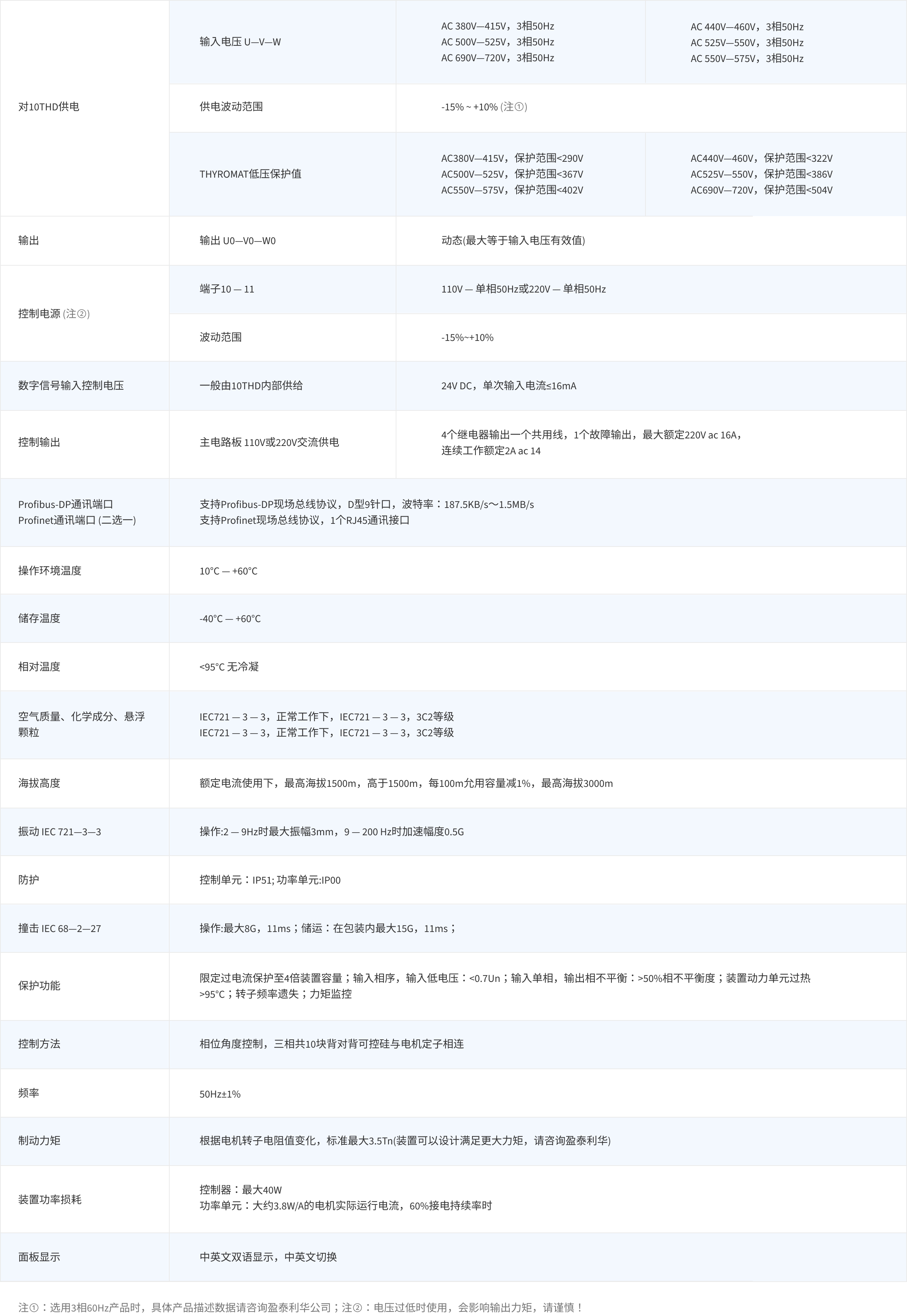

技术规格
SPECIFICATION
对10THD供电
输入电压 U—V—W
AC 380V—415V，3相50Hz
AC 500V—525V，3相50Hz
AC 690V—720V，3相50Hz
AC 440V—460V，3相50Hz
AC 525V—550V，3相50Hz
AC 550V—575V，3相50Hz
供电波动范围
-15% ~ +10%(注①)
10THD低压保护值(注1)
AC380V—415V，保护范围< 290V
AC500V—525V，保护范围< 367V
AC550V—575V，保护范围< 402V
AC 440V—460V，3相50Hz
AC 525V—550V，3相50Hz
AC 550V—575V，3相50Hz
输出
输出 U0—V0—W0
动态(最大等于输入电压有效值)
控制电源(注②)
端子10 — 11
110V — 单相50Hz或220V — 单相50Hz
波动范围
-15%~+10%
数字信号输入控制电压
一般由10THD内部供给
24V DC，单次输入电流≤16mA
控制输出
主电路板 110V或220V交流供电
4个继电器输出一个共用线，1个故障输出，最大额定220V ac 16A，
连续工作额定2A ac 14
Profibus-DP通讯端口
Profinet通讯端口
（二选一）
支持Profibus-DP现场总线协议，D型9针口，波特率：187.5KB/s～1.5MB/s
支持Profinet现场总线协议，1个RJ45通讯接口
操作环境温度
10°C — +60°C
储存温度
-40°C — +60°C
相对湿度
< 95°C 无冷凝
空气质量、化学成分、悬浮颗粒
IEC721 — 3 — 3，正常工作下，IEC721 — 3 — 3，3C2等级
IEC721 — 3 — 3，正常工作下，IEC721 — 3 — 3，3C2等级
海拔高度
额定电流使用下，最高海拔1500m，高于1500m，每100m允用容量减1%，最高海拔3000m
振动 IEC 721—3—3
操作:2 — 9Hz时最大振幅3mm，9 — 200 Hz时加速幅度0.5G
防护
控制单元：IP51; 功率单元:IP00
撞击 IEC 68—2—27
操作:最大8G，11ms；储运：在包装内最大15G，11ms；
控制单元：IP51；功率单元:IP00
保护功能
限定过电流保护至4倍装置容量；
输入相序，输入低电压：<0.7Un；
输入单相，输出相不平衡：>50%相不平衡度；
装置动力单元过热>95°C；
转子频率遗失；
力矩监控
控制方法
相位角度控制，三相共10块背对背可控硅与电机定子相连
频率
50Hz±1%
制动力矩
根据电机转子电阻值变化，标准最大3.5Tn(装置可以设计满足更大力矩，请咨询盈泰利华)
装置功率损耗
控制器：最大40W
功率单元：大约3.8W/A的电机实际运行电流，60%接电持续率时
面板显示
中英文双语显示，中英文切换
注①：选用3相60Hz产品时，具体产品描述数据请咨询盈泰利华公司；注②：电压过低时使用，会影响输出力矩，请谨慎！
